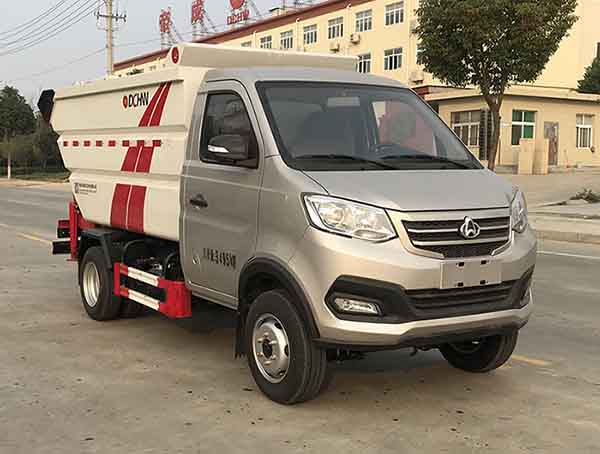

HDW5037ZZZS6H型自装卸式垃圾车 产品主要技术资料 | |||
产品名称: | 帝**环卫牌HDW5037ZZZS6H型自装卸式垃圾车 | 外型尺寸(mm): | 4850,4950x1750x2180 |
底盘型号: | SC1031NCD61 | 货厢尺寸(mm): | xx |
总 质 量 :(kg) | 3495 | 接近/离去角 | 35/16 |
额定质量:(kg) | 905 | 前悬/后悬(mm): | 720/1280,720/1380 |
整备质量:(kg) | 2460 | **车速(km/h): | 100 |
轴荷: | 1100/2395 |
底盘参数 | |||
底盘型号: | SC1031NCD61 | 批次: | 326 |
轴 数: | 2 | 燃油种类: | 汽油 |
轴 距(mm): | 2850 | 前 轮 距(mm): | 1460 |
额定载客(含驾驶员): |
|
后 轮 距(mm): | 1278 |
轮 胎 数: | 6 | 弹簧片数: | 5/7+4,5/3+2 |
轮胎规格: | 185R14LT 8PR |
发动机参数 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) | ||
DK15C | 重庆渝安淮海动力有限公司 | 1498 | 82 | ||
排放标准: | GB18352.6-2016国Ⅵ | 燃料种类: | 汽油 |
其它资料 |
专用功能说明: |

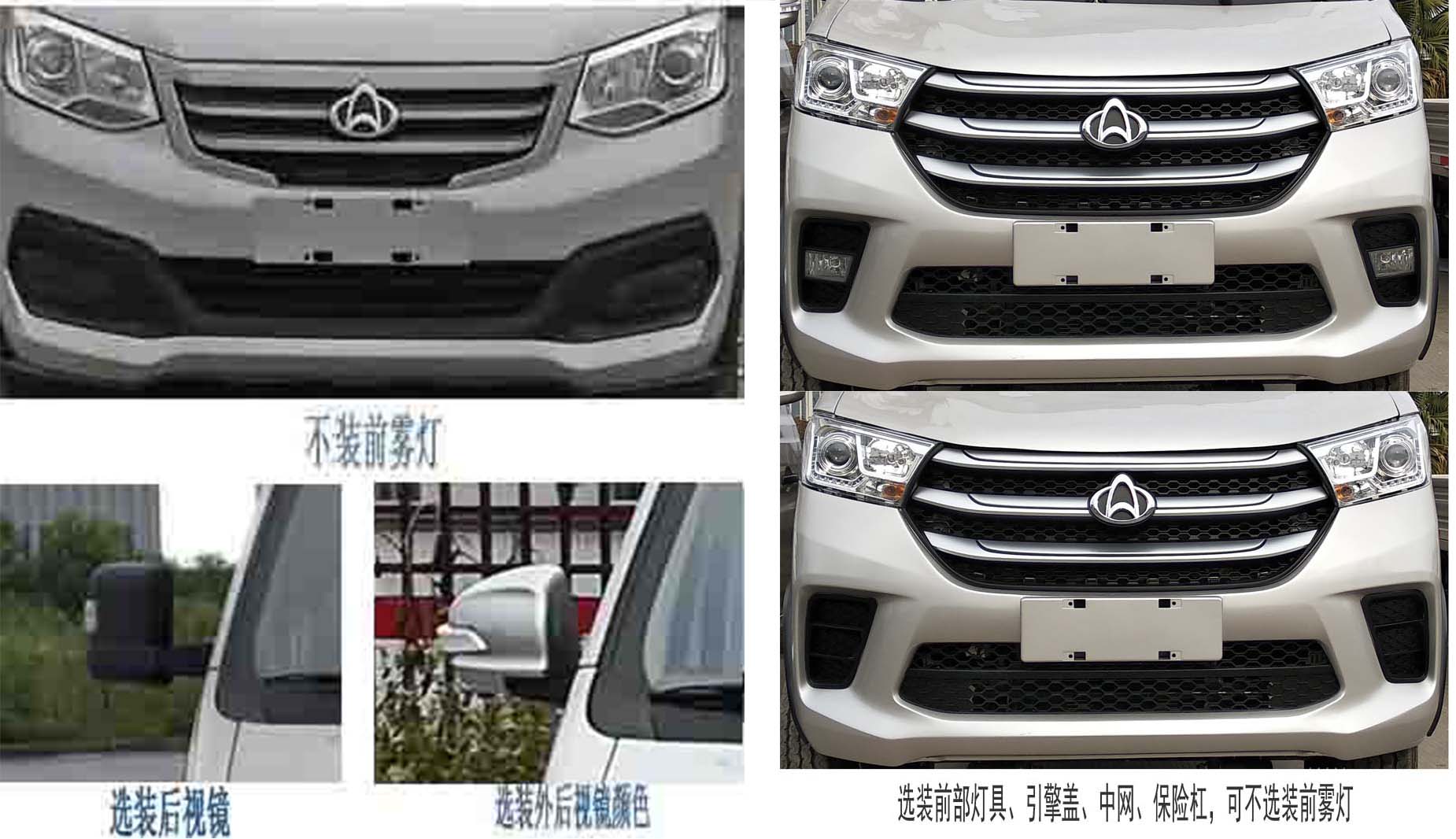

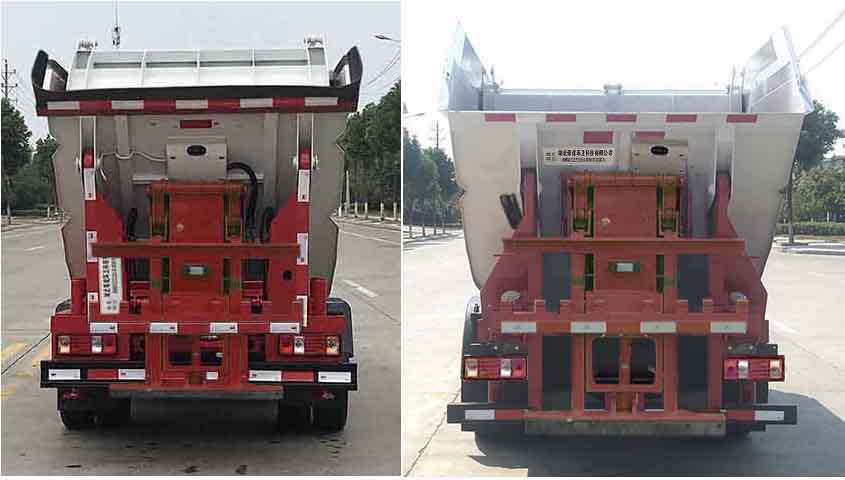

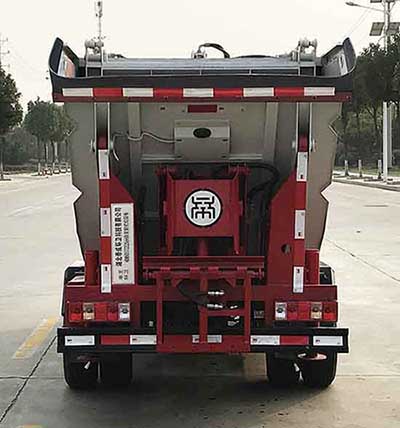

1.该车用于垃圾的收集清运,主要专用装置为箱体总成,挂桶机构;2.随底盘选装外后视镜,外后视镜颜色,前部灯具,引擎盖,中网,保险杠,可不选装前雾灯;3.ABS**系统型号/生产企业/**方式:YF8/武汉元丰汽车电控系统有限公司/四通道式;4.DK15C发动机对应油耗值为7.5L/100km;5,选装后部结构,挂桶机构. |
※ 详细资料及图片请直接与我公司联系,以上产品介绍仅作参考,定车请以合同内容为准。 |
一、我公司生产的HDW5033ZZZS6自装卸式垃圾车采用国内外优质二类底盘改装而成,它适用于城市街区,居民小区,乡镇街道的桶装分类垃圾的收集装载、运输及垃圾处理点自动卸载等。该自装卸垃圾车主要由汽车底盘、副梁、箱体、垃圾桶装载装置、刮板装置、滑板装置等部件组成。油泵、油缸、多路阀等液压系统配件均为指定厂家提供,性能良好, 工作可靠,该车结构新颖,投/卸料口在箱体后上方,运输过程中可利用刮板装置和滑板装置对投料口遮挡,防止垃圾飞扬造成二次污染。垃圾箱采用倾翻自卸形式并可与大型压缩式垃圾车对接提高垃圾转运效率,杜绝装卸污染。操作系统采用 PLC **, 后部装载采用**箱旋钮和手持**盒操作,卸载采用驾驶室内触摸屏操作,耐用可靠,操作简单、方便降低操作者的劳动强度。
二、汽车底盘
公司自装卸垃圾车采用东风公司定型二类底盘改装而成。每个产品所采用的二类底盘,其结构详见所附《汽车底盘使用说明书》。
三、工作原理
步骤1:垃圾车打开刮板,提桶倾倒桶装垃圾;
步骤2:启动刮板,将松散垃圾挤压**垃圾箱的前部,关闭刮板后转运;
步骤3:倾翻卸料。根据不同的收运模式,可有以有下作业方式:
①到达垃圾站,打开刮板,伸出支腿,倾翻垃圾厢,倾倒垃圾。
②与大型垃圾压缩车对接,打开刮板,伸出支腿,倾翻垃圾箱,倾倒垃圾。
